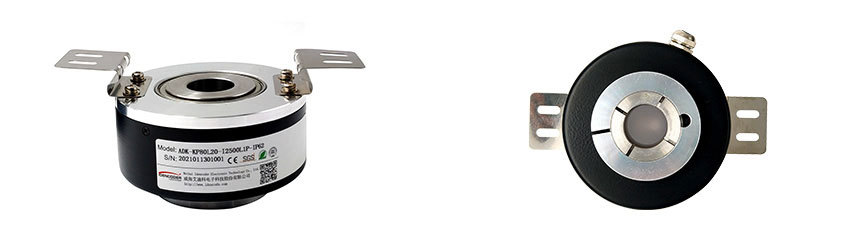

Oco 8020

Tipo incremental óptico, diâmetro externo de 80/90/100 mm, furo passante de grande diâmetro entre 20 e 50 mm. Montagem direta no eixo da máquina sem acoplamento; anti‑rotação por meio de braço de torque; suporta elevada carga radial; destinado a feedback de medição de velocidade, rotação e comprimento.

Classificação:

Codificador de veio oco

Palavras chave:

Detalhes do produto

▋ ADK - Série de codificadores incrementais Codificador incremental de eixo oco

● Diâmetro do corpo: 80 mm; diâmetro da abertura/abertura oca: 20, 25, 30 mm; saída lateral do cabo; outros tamanhos estão disponíveis

● Montagem direta no eixo da máquina, sem acoplamento; anti‑rotação garantida por braço de torque; suporta elevada carga radial;

● Resolução de até 5000 PPR;

● Velocidade máxima permitida: 5000 RPM;

▋ Parâmetros Técnicos

● Parâmetros elétricos

Resolução	Máximo 5000 ppr
Tensão	DC5V, 8-30V
Método de saída	Coletor aberto NPN, coletor aberto PNP, saída de tensão, saída para linha longa, saída push-pull
Frequência máxima de resposta	150Khz
Consumo de corrente MAX	80 mA; 150 mA (saída de linha longa)
Carregar corrente	40 mA; 60 mA (saída de linha longa)
Saída de alto nível	Min Vcc x 70% (saída do coletor) Min Vcc - 2,5 V (tensão de saída) Mínimo 3,4 V (saída de linha longa)
Saída de nível baixo	Máximo 0,4 V
Tempo de subida/queda Tr/Tf	Máx. 1 μs, Máx. 200 ns (saída de linha longa)

● Parâmetros mecânicos

Torque de partida	<0,03 Nm
Carga máxima do eixo	Radial: 50N; Axial: 20N
Velocidade máxima	5000rpm
Momento de inércia	4 x 10^(-8)kg.㎡
Peso líquido	120g

● Parâmetros ambientais

Temperatura de operação	-25℃-80℃
temperatura de armazenamento	30℃-80℃
À prova de choque	50G/11ms
Anti-vibração	10G 10-2000HZ
Nível de proteção	IP54

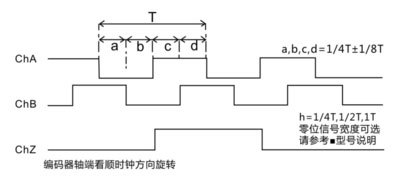

● Forma de onda de saída

● Dimensões Mecânicas

● Aplicação

1. Máquinas Têxteis: Tricotadeiras circulares, cardas, teares de jato d’água/jato de ar, tricotadeiras de urdidura. Para controle da velocidade do fuso, alimentação do tecido e feedback do comprimento de bobinamento.
2. Impressão e Embalagem: Prensas de impressão, rebobinadoras, máquinas de refilagem, rotuladoras. Contagem de comprimento em bobina, acompanhamento sincronizado e controle de tensão.
3. Logística e Transporte: Esteiras transportadoras, talhas, empilhadores, veículos guiados automaticamente (AGVs). Detecção de velocidade de rolos e aquisição da velocidade de deslocamento.
4. Elevador e Escada Rolante: Monitoramento da velocidade do motor de tração e do acionamento principal da escada rolante; supervisão da velocidade da cabina e proteção contra excesso de velocidade.
5. CNC e Automação: mesas giratórias CNC, torretas, feedback de velocidade do fuso auxiliar, máquinas com eixo rotativo sob medida.
6. Máquinas para plásticos e borracha: extrusoras, máquinas de sopro de filme, máquinas de moldagem por injeção. Velocidade do parafuso e realimentação do rolo de tração.
7. Ventiladores e Máquinas de Construção: Equipamentos auxiliares de ventilação, unidades rotativas de pequenas máquinas de construção; monitoramento da velocidade do eixo rotativo.
